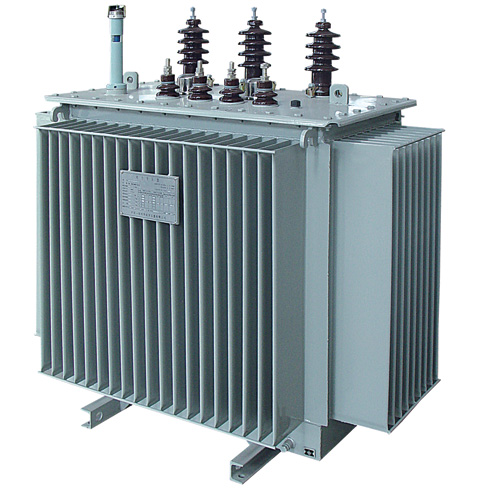

10KV電力變壓器

所屬分類：: 油浸式電力變壓器
概要：: S13、S20、S22系列型全密封油漫式變壓器適用于交流 50H2、額定工作電壓 20kV及以下的電力系統中，作為石油、冶金、化工、紡織、輕工等企業及粉塵較大場所的配電變壓器。; 電話：400-633-6066; 郵箱：xs@qdqddq.com

技術特點型號參數

產品概述

S13、S20、S22系列型全密封油漫式變壓器適用于交流 50H2、額定工作電壓 20kV及以下的電力系統中，作為石油、冶金、化工、紡織、輕工等企業及粉塵較大場所的配電變壓器。

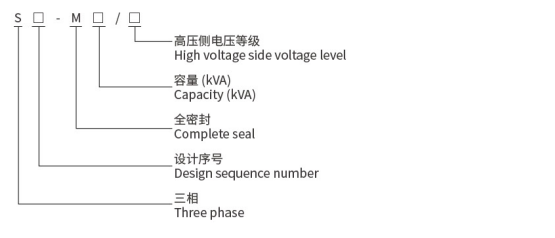

型號含義

產品特點

鐵芯

鐵芯選用高導磁晶粒取向冷軋硅鋼片。鐵芯為新式鐵芯，全斜接縫迭積式鐵芯，其鐵芯柱為多級階梯的圓截面，鐵軛與鐵芯為等截面。

繞組

繞組采用瓦楞油道，不漫漆工藝，緊縮帶綁扎;繞組均為同心式線圈:高壓繞組具有對應分接電壓要求的抽頭，引至分接開關上，開關安裝在箱蓋上、且需切斷電源后方可變換分接電壓。

安全保護裝置

30~2000kVA 變壓器裝有壓力釋放閥；

根據用戶需求可安裝具有報警和跳閘端子的氣體繼電器；

油溫測最裝置

變壓器均裝有玻璃溫度計的管座，管座設在油箱頂部，伸入油內 120士10mm；

1000~2000kVA 變壓器裝有戶外式信號溫度計；

變壓器油箱

變壓器油箱由波紋壁構成，表面采用粉塵噴涂、漆膜牢周。波紋散熱片不但具有冷卻功能，而且具有“呯吸”功能，波紋散熱片的彈性可補償因溫度升降而引起的變壓器油體積的變化。因此全密封變壓器沒有儲油柜，降低了變壓器整體高度；

變壓器在封裝時采用真空注油工藝，完全去除了變壓器中的潮氣，變壓器油不與空氣接觸。有效地防止氧氣和水分侵入變壓器而導致變壓器絕緣性能下降和變壓器油老化的可能，因此不定期進行油樣試驗;

　　S11型10KV性能及特點：全密封電力變壓器用波紋油箱本體的翅板作為散熱冷卻元件。翅板可以隨變壓器油體積的脹縮而脹縮，從而使變壓器內部與大氣隔絕，防止油的劣化和絕緣受潮及老化。鐵心采用優質冷軋取向硅鋼片，有效的改善了磁通密度在鐵心內部的狀況，降低了噪音，降低了損耗。線圈選用高強度漆包線（或紙包線）卷繞，圓筒式（或餅式）結構，安匝分布均勻，絕緣結構合理，具有很強的抗短路能力。油箱表面經磷化處理后采用三防 ( 防潮、防霉、防鹽霧涂裝 )，廣泛應用于冶金、礦山、石化等使用環境較惡劣的場合。

　　S13型10KV性能及特點：S13 型油浸式變壓器是目前疊鐵心結構變壓器性能指標最優的節能產品，我公司生產的 S13 型系列產品采用了優質的 0.23m m 導磁取向硅鋼片，高、低壓繞組全部使用銅箔和銅導線生產，高壓繞組采用多層圓筒式結構，使之繞組的安匝分布平衡，漏磁小，機械強度高，抗短路能力強，線圈和鐵心采用真空干燥，變壓器油采用真空濾油和注油工藝，使變壓器內部的絕緣強度提高，全新的結構設計和生產工藝，采用全密封波紋片油箱結構設計制造，外形美觀。

　　S11型35KV性能及特點：鐵心采用優質冷軋取向硅鋼片，有效的改善了磁通密度在鐵心內部的狀況，降低了噪音，降低了損耗。線圈選用高強度漆包線（或紙包線）卷繞，圓筒式（或餅式）結構，安匝分布均勻，絕緣結構合理，具有很強的抗短路能力。油箱表面經磷化處理后采用三防 ( 防潮、防霉、防鹽霧涂裝 )，廣泛應用于冶金、礦山、石化等使用環境較惡劣的場合。

S11-M系列10kV油浸全密封式配電變壓器

技術參數：

容量 kVA	額定電壓（kV）			聯接組標號	損耗（kW）		短路阻抗%	空載電流%	重量			外形尺寸長×寬×高	軸中心距
容量 kVA	高壓	高壓分接	低壓	聯接組標號	空載	負載	短路阻抗%	空載電流%	油重	器身重	總重	外形尺寸長×寬×高	軸中心距
30	6 6.3 10 10.5 11	±5% ±2×2.5%	0.4	Yyn0 Dyn11	0.10	0.63/0.60	4.0	1.5	95	150	370	1070×660×960	400×400
50					0.13	0.91/0.87		1.3	110	210	460	1130×700×1010	400×400
63					0.15	1.09/1.04		1.2	115	240	505	1150×710×1070	550×550
80					0.18	1.31/1.25		1.2	135	300	600	1190×720×1130	550×550
100					0.2	1.58/1.50		1.1	135	330	610	1210×800×1140	550×550
125					0.24	1.89/1.80		1.1	153	388	720	1320×820×1160	550×550
160					0.28	2.31/2.20		1	164	448	800	1350×835×1190	550×550
200					0.34	2.73/2.60		1	182	540	910	1360×845×1225	550×550
250					0.40	3.2/3.05		0.9	217	655	1090	1380×875×1275	660×660
315					0.48	3.83/3.65		0.9	300	810	1390	1430×880×1390	660×660
400					0.57	4.52/4.30		0.8	330	940	1610	1500×880×1430	660×660
500					0.68	5.41/5.15		0.8	390	1190	1970	1590×900×1530	660×660
630					0.81	6.20	4.5	0.6	420	1360	2210	1670×930×1550	660×660
800					0.98	7.50		0.6	600	1570	2750	1750×1030×1640	820×820
1000					1.15	10.3		0.6	671	1672	3200	1790×1100×1730	820×820
1250					1.36	12.8		0.5	757	1964	3710	1930×1210×1750	820×820
1600					1.64	14.5		0.5	859	2382	4370	2000×1230×1860	820×820
2000					1.94	18.3		0.4	1000	2795	5130	2050×1340×2080	820×820
2500					2.29	21.2		0.4	1200	3200	5850	2100×1390×2250	820×820

注：1.根據用戶要求可以制造各種特殊參數和性能的配電變壓器。
　　2.表中斜線上方的負載損耗值適用于Dyn11聯接組，斜線下方的負載損耗值適用于Yyn0聯接組。
　　3.外形尺寸及重量，根據用戶及市場要求而改變，所以該兩項表內數據以出廠文件為準。

S11型10kV油浸雙繞組有載調壓配電變壓器
技術參數：

容量 kVA	額定電壓（kV）			聯接組標號	損耗（kW）		短路阻抗 %	空載電流%	重量			外形尺寸長×寬×高	軸中心距
容量 kVA	高壓	高壓分接	低壓	聯接組標號	空載	負載	短路阻抗 %	空載電流%	油重	器身重	總重	外形尺寸長×寬×高	軸中心距
200	6 6.3 10 10.5	±4×2.5%	0.4	Yyn0 Dyn11	0.38	2.90	4.0	1.0	280	605	1280	1700×980×1550	550×550
250					0.44	3.42		0.90	320	670	1330	1780×995×1590	550×550
315					0.53	4.10		0.90	435	845	1715	1935×1220×1725	660×660
400					0.64	4.95		0.80	480	1010	1980	2025×1350×1850	660×660
500					0.76	5.89		0.80	530	1300	2350	2080×1410×1920	660×660
630					0.96	7.26	4.5	0.60	715	1525	2950	2110×1460×1980	820×820
800					1.12	8.89		0.60	900	1595	3405	2470×1630×2270	820×820
1000					1.36	10.4		0.60	795	1730	3420	2560×1675×2540	820×820
1250					1.56	12.3		0.50	980	2650	4610	2605×1720×2770	820×820
1600					1.92	14.7		0.50	1210	3105	5350	2610×1850×2810	1070×1070
2000					2.27	18.6	5	0.40	1780	3520	6800	2780×2475×2815	1070×1070
2500					2.68	21.6	5	0.40	2050	3985	8040	2820×2425×2635	1070×1070

注：1.根據用戶要求可以制造各種特殊參數和性能的變壓器。
　　2.外形尺寸及重量，根據用戶及市場要求而改變，所以該兩項表內數據以出廠文件為準

S11型35kV油浸雙繞組無勵磁調壓配電變壓器

技術參數：

容量 kVA	額定電壓（kV）			聯接組標號	損耗（kW）		短路阻抗 %	空載電流%	重量			外形尺寸長×寬×高	軸中心距
容量 kVA	高壓	高壓分接	低壓	聯接組標號	空載	負載	短路阻抗 %	空載電流%	油重	器身重	總重	外形尺寸長×寬×高	軸中心距
50	35 38.5	±5 ±2×2.5%	0.4	Yyn0 Dyn11	0.16	1.20	6.5	1.3	330	300	860	1195×935×1825	660×660
100					0..23	2.01		1.1	385	470	1130	1200×965×1935	660×660
125					0.27	2.37		1.1	465	550	1335	1235×940×1955	660×660
160					0.28	2.82		1.0	485	580	1475	1285×895×1960	660×660
200					0.34	3.32		1.0	595	680	1755	1310×1150×1985	660×660
250					0.40	3.95		0.95	650	860	2000	1450×1090×2010	660×660
315					0.48	4.75		0.95	765	980	2290	1630×1065×2110	820×820
400					0.58	5.74		0.85	885	1170	2725	1850×1155×2015	820×820
500					0.68	6.91		0.85	960	1340	3090	2045×1205×2415	820×820
630					0.83	7.86		0.65	895	1550	3810	2085×1240×2515	820×820
800					0.98	9.4		0.65	1030	1990	4510	2305×1615×2685	820×820
1000					1.15	11.5		0.65	1475	2415	5055	2545×1540×2590	820×820
1250					1.40	13.9		0.6	1485	2480	5290	2495×2010×2675	820×820
1600					1.69	16.6		0.6	1490	2600	5450	2680×2100×2970	820×820
2000					1.99	19.7		0.55	1495	3275	6380	2545×2650×2740	820×820
2500					2.36	23.2		0.55	1795	3575	7230	2570×2490×2875	1070×1070

注：1.根據用戶要求可以制造各種特殊參數和性能的變壓器。
　　2.外形尺寸及重量，根據用戶及市場要求而改變，所以該兩項表內數據以出廠文件為準。

S13-M系列10kV油浸密封式配電變壓器
技術參數：

容量 kVA	額定電壓（kV）			聯接組標號	損耗（kW）		短路阻抗%	空載電流%	重量			外形尺寸長×寬×高	軸中心距
容量 kVA	高壓	高壓分接	低壓	聯接組標號	空載	負載	短路阻抗%	空載電流%	油重	器身重	總重	外形尺寸長×寬×高	軸中心距
30	6 6.3 10 10.5 11	±5% ±2×2.5%	0.4	Yyn0 Dyn11	0.08	0.63/0.60	4.0	1.61	95	150	280	810x650x820	400×400
50					0.1	0.91/0.87		1.4	110	210	390	820x680x840	400×400
63					0.11	1.09/1.04		1.33	115	240	440	850x700x860	550×550
80					0.13	1.31/1.25		1.33	135	300	495	900x730x930	550×550
100					0.15	1.58/1.50		1.26	135	330	600	910x750x990	550×550
125					0.17	1.89/1.80		1.19	153	388	690	1000x760x1060	550×550
160					0.20	2.31/2.20		1.12	164	448	780	1090x770x1135	550×550
200					0.24	2.73/2.60		1.05	182	540	910	1120x790x1165	550×550
250					0.29	3.2/3.05		0.98	217	655	1040	1140x810x1220	660×660
315					0.34	3.83/3.65		0.98	300	810	1190	1170x830x1240	660×660
400					0.41	4.52/4.30		0.91	330	940	1430	1220x1020x1270	660×660
500					0.48	5.41/5.15		0.84	390	1190	1650	1300x1180x1320	660×660
630					0.57	6.20	4.5	0.77	420	1360	2030	1500x1210x1480	660×660
800					0.70	7.50		0.70	600	1570	2320	1840x1250x1620	820×820
1000					0.83	10.3		0.70	671	1672	2600	1890x1400x1680	820×820
1250					0.97	12.0		0.63	757	1964	2890	2050x1460x1710	820×820
1600					1.17	14.5		0.56	859	2382	3380	2200x1520x1950	820×820
